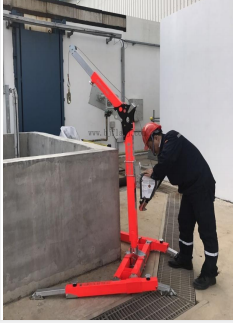

有限空间/密闭空间移动悬臂

有限空间/密闭空间移动悬臂

品牌:TB，

型号:FLA-100

供应地: 北京

一、产品介绍：

1、移动悬臂作用类似三脚架，但比三脚架应用范围 广范，多用于很多救援三脚架用不了的地方。

重要参数：

1、载荷：≥140kg，若配置1个动滑轮，载荷≥280KG.

2、重量：总体56kg，移动悬臂本体42KG,18米绞盘14KG.

3、材质：主体高轻度铝合金及少部分部分钢制/不绣钢制品。

4、高度调节范围：2.18-2.41M

5、顶部挂点垂线与支撑杆水平距离调节范围495-718MM

6、绞盘支架为双腿插接式支架

7、绞盘机械比率：1：11

8、绞盘转动一周纲丝绳拉出长度：1/3英尺，约为10CM

9、绞盘纲丝绳长度规格：18/30/45/60/90米

二、主要特点：

1、整体可拆为8部分，每部分很轻，便于运输及存储，积木式拼装，装卸无需任何工具。

2、两套钢丝绳导向系统，可同时安装两个绞盘或差速器。

3、移动式基架两腿可以横向转动，便于根据现场情况调节，允许内切圆直径范围1.37-1.9米。

4、移动式基架可以在地面不平地方使用，四爪高低差调节范围10cm。

5、移动式基架四爪附带锚点孔、钩、槽，可根据现场需求自行增加锚固，方便其他角度使用。

6、选配基架还有地面固定式、墙面固定式等多种类型，适应不同场合。

7、绞盘配置2套制动系统；棘轮制动系统、二重惯性制动系统

三、移动悬臂部件组成

移动悬臂分为三部分：移动式基架、悬臂支撑杆、绞盘系统

1、移动式基架

重量：27.28kg

特点：方便移动，夹口长短、角度均可调，适合不同场合，可在有位差平面使用。

四爪末端均有地锚螺栓孔及栓接钩，便于利用现场情况加固基架。

三部分插接式安装，存储运输方便

四腿端部高度可调，允许100mm高度差

2、悬臂支撑杆

悬臂杆

重量：9.5kg

调节高度：1170-1400mm

调节垂点水平距离：495-718mm

3、绞盘系统

绞盘

常用钢丝绳长度：18/30/45/60m

重量：14/16/18/20kg

特点：

1、和悬臂插接方便，灵活。

2、带防坠保护。

绞盘支架重量：2.01/2.5kg

绞盘可以根据现场情况，灵活安装在支撑杆的内外侧。
